Stängningsbeslag, inåtgående

Dubbelhake 5146

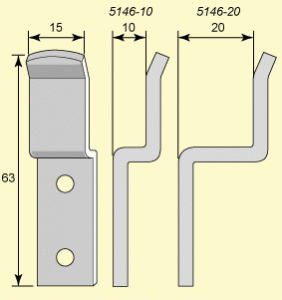

Dubbelhake 5146 Storlek: 10 och 20 mm djup Material: Obehandlat stål Rekommenderad skruv: TFS 7 x 1" Tidsperiod: 1900-talets första hälft Används som gemensam hake för två motvända fönsterklinkor. 5146-10 används på inåtgående fönster utan överfals och infällda köksluckor. 5146-20 används på inåtgående fönster och skåpluckor med 10 mm överfals. Passar fönsterklinka 5050, 5140, 5142

5146100002

Espagnolette 5612

Espagnolette 5612 för inåtgående fönster Storlek: Stång d=9mm Vid beställning anges längd X eller fönsterbågens totalhöjd. Om handtaget inte skall vara symmetriskt placerat, anges handtagshöjd H. Passar endast för fönster och fönsterdörrar med mötesbågar. Material: Stänger och lager av förnicklat stål Handtag av förnicklad mässing Förebild: Låsbolaget N:o 1310 Tidsperiod: 1890-1935 Rekommenderad skruv: TKS 6 x ¾" N TKS 6 x 1" N till haken Levereras som standard komplett med 65 mm karmkrokar och 12 mm hake. Inre täcklist kräver djupare hake och längre karmkrokar. Alternativa hakar och karmkrokar se art.nr 5694, 5695, 5690. Vid låg tröskel på fönsterdörr kan karmdubb 5693 placerad i golv, vara att föredra framför karmkrok. Då två espagnoletter placeras ovanför varandra (på t ex fyrluftsfönster) används en gemensam T-krok 5691 på tvärposten i st f dubbla karmkrokar.

5612001252

Espagnolette 5646

Espagnolette 5646 för inåtgående fönster Storlek: Stång d=9mm Material: Stänger och lager av förnicklat stål Handtag av förnicklad mässing Varianter: Höger och vänster (H visas) Förebild: Forsbergs Metallfabrik, Mariefred Tidsperiod: 1930-1965 Rekommenderad skruv: TKS 6 x ¾" N TKS 6 x 1" N till haken Passar för fönster och fönsterdörrar både med mötesbågar och med enkelbåge. Vid beställning anges längd X eller fönsterbågens totalhöjd. Om handtaget inte skall vara symmetriskt placerat, anges handtagshöjd H. Levereras som standard komplett med 65 mm karmkrokar och 15 mm hake. Inre täcklist på mötesbågar kräver djupare hake och längre karmkrokar. På överfalsad enkelbåge krävs djupare hake. Vid 10 mm överfalstjocklek rekommenderas 25 mm hake. Alternativa hakar och karmkrokar se art.nr 5694, 5695, 5690. Vid låg tröskel på fönsterdörr kan karmdubb 5693 placerad i golv, vara att föredra framför karmkrok. Då två espagnoletter placeras ovanför varandra (på t ex fyrluftsfönster) används en gemensam T-krok 5691 på tvärposten i st f dubbla karmkrokar.

5646111252

Espagnolette 5647

5647111252

Espagnolettehandtag 5655

Espagnolettehandtag 5655 Material: Obehandlad mässing alt. förnicklad mässing Förebild: Fix nr 5 Tapplängd: 43mm Passar alla infällda spanjoletter (även moderna) med fyrkanthål 8 mm. För inåtgående bågar. Rekommenderad skruv: TFS 6 x ¾" M/MN Tidsperiod: 1920 - 1940

5655010002

Espagnolettehandtag 5656

Espagnolettehandtag 5656 Material: Obehandlad mässing alt. förnicklad mässing Förebild: Fix nr 6 Tapplängd: 43mm Passar alla infällda spanjoletter (även moderna) med fyrkanthål 8 mm. För inåtgående bågar. Rekommenderad skruv: TFS 6 x ¾" M/MN Tidsperiod: 1920 - 1940

5656010002

Espagnolettehandtag 5664

Espagnolettehandtag 5664 Material: Obehandlad mässing alt. förnicklad mässing Förebild: Fix nr 14 Tapplängd: 43mm Passar alla infällda spanjoletter (även moderna) med fyrkanthål 8 mm. För inåtgående bågar. Rekommenderad skruv: TFS 6 x ¾" M/MN Tidsperiod: 1920 - 1940

5664010002

Fönsterklinka 5057

Fönsterklinka 5057 med infälld regel Material: Obehandlad mässing och stål alt. förnicklad mässing och stål styrbleck och slutbleck av stål Förebild: Eskilstuna-Magasinet Nr 58 Rekommenderad skruv: TFS 7 x 1" M (MN) Tidsperiod: ca 1930 - 1960 Fönsterklinka 5057 används då dold regel önskas och regeln placeras i innerbågen. Är speciellt lämplig på t ex treluftsfönsters ena sidobåge eftersom en utanpåliggande klinkas hake är i vägen när mittbågen öppnas.

5057010002

Fönsterklinka 5058

Fönsterklinka 5058 med infälld regel Material: Obehandlad mässing och stål alt. förnicklad mässing och stål slutbleck av stål Förebild: Eskilstuna-Magasinet Nr 58 Rekommenderad skruv: TFS 7 x 1" M (MN) Tidsperiod: ca 1930 - 1960 Fönsterklinka 5058 används då dold regel önskas och regeln placeras i koppelspringan.

5058010002

Fönsterklinka 5140

Fönsterklinka 5140 Material: Obehandlat stål alt. förnicklat stål Förebild: Aug Stenman N:o 140 Rekommenderad skruv: TFS 7 x 1" Tidsperiod: ca 1910 - 1970 Passande hake: 5143. Dubbelhake 5146. På skåp med infälld lucka används hake med 10 mm djup. På skåp med överfalsad lucka används hake med 20 mm djup. På inåtgående fönster före 1970 med 10 mm överfals används hake med 20 mm djup. Passar även på utåtgående fönster tillsammans med slutbleck 5144

5140010001

Fönstervred 5050

Fönstervred 5050 För inåtgående fönster och köksskåp Material: Obehandlad mässing alt. förnicklad mässing Förebild: Eskilstuna -Magasinet Nr 550 Rekommenderad skruv: TFS 7 x 1" M (MN) Tidsperiod: ca 1910 - 1960 Passande hake: 5694, 5695, 5143. Dubbelhake 5146. På skåp med infälld lucka används hake med 10 mm djup. På skåp med överfalsad lucka används hake med 20 mm djup. På inåtgående fönster före 1970 med 10 mm överfals används hake med 20 mm djup. Passar även på utåtgående fönster tillsammans med slutbleck 5144.

5050010002

Fönstervred 5087

Fönstervred 5087 Material: Obehandlad mässing alt. förnicklad mässing Förebild: Låsfabriks AB E A Næsman & Co N:o 487 Rekommenderad skruv: TFS 8 x 1" M/MN Tidsperiod: 1880-1920 Passande hake: 5694-12 på ofalsade och 5695-25 alt -28 på överfalsade bågar beroende på överfalsens tjocklek.

5087010002

Fönstervred 5142

Fönstervred 5142 Material: Obehandlat stål Förebild: Aug Stenman N:o 142 Rekommenderad skruv: TFS 7 x 1" Tidsperiod: ca 1910 - 1970 Passande hake: 5143. Dubbelhake 5146. På skåp med infälld lucka används hake med 10 mm djup. På skåp med överfalsad lucka används hake med 20 mm djup. På inåtgående fönster före 1970 med 10 mm överfals används hake med 20 mm djup. Passar även på utåtgående fönster tillsammans med slutbleck 5144

5142010001

Hake 5143

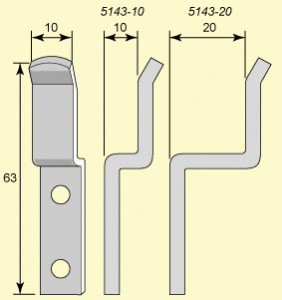

Hake 5143 Storlek: 10 och 20 mm djup Material: Obehandlat stål alt. förnicklat stål Förebild: Aug Stenman N:o 140 Rekommenderad skruv: TFS 7 x 1" Tidsperiod: 1900-talets första hälft 5143-10 används på inåtgående fönster utan överfals och infällda köksluckor. 5143-20 används på inåtgående fönster och skåpluckor med 10 mm överfals. Passar fönsterklinka 5050, 5140, 5142

5143100001

Hake 5694

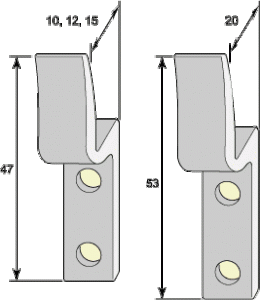

Hake 5694 Material: Förnicklad mässing Förebild: Låsbolaget N:o 1310 Finns med höjd 10, 12, 15 och 20 mm Passar espagnoletter 5612 och 5617 samt fönstervred 5050

5694100002

Hake 5695

Hake 5695 Material: Förnicklad mässing Förebild: Låsbolaget N:o 1310 Finns med höjd 22, 25 och 28 mm Passar espagnoletter 5612 och 5617 samt fönstervred 5050

5695220252

Karmkrok 5690

Karmkrok 5690 Storlek: 65, 75, 82, 90 och 100 mm Material: Förnicklat stål Förebild: Låsbolaget N:o 1310 Används till espagnolette 5612

5690000252

Slutbleck 5144

Slutbleck 5144 Material: Obehandlat stål Förebild: Låsbolaget, Eskilstuna D Används med fönsterklinkor 5050, 5140, 5142 på utåtgående fönster och 5058 på inåtgående fönster

5144010001

Spanjoletthandtag 4511

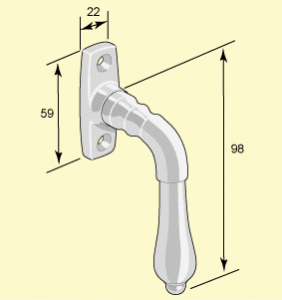

Spanjoletthandtag 4511H/V Material: Obehandlad mässing alt. förnicklad mässing Förebild: Saknas. Varianter: Högersvängt (4511H) och vänstersvängt (4511V) (H visas) Tapplängd: 43 mm Används på insidan av utåtgående fönster/fönsterdörrar eller utsidan av inåtgående fönsterdörrar. Passar alla infällda spanjoletter (även moderna) med fyrkanthål 8 mm. Rekommenderad skruv: TKFS 7 x 1" M/MN Tänkt tidsperiod: Mässing 1880 - 1910, förnicklat 1895 - 1910 Till inåtgående fönster används 4511R

4511010002

Spanjoletthandtag 4525

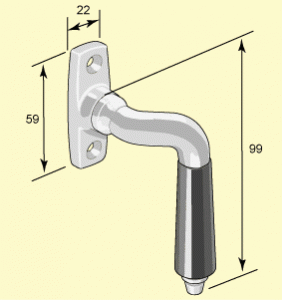

Spanjoletthandtag 4525H/V Material: Obehandlad mässing med svart trähylsa alt. förnicklad mässing med svart trähylsa Förebild: Saknas. Harmonierar med dörrtrycke 5525. Varianter: Högersvängt (4525H) och vänstersvängt (4525V) (H visas) Tapplängd: 43 mm Används på utåtgående fönster/fönsterdörrar. Passar alla infällda spanjoletter (även moderna) med fyrkanthål 8 mm. Rekommenderad skruv: TKFS 7 x 1" M/MN Tänkt tidsperiod: Mässing 1880 - 1910, förnicklat 1895 - 1910 Till inåtgående fönster används 4525R Spanjoletthandtag med trähylsa bör ej användas på fönsterdörrs utsida (ej väderbeständigt).

4525010002

Spanjoletthandtag 4539

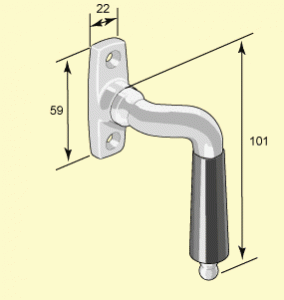

Spanjoletthandtag 4539H/V Material: Obehandlad mässing med svart trähylsa alt. förnicklad mässing med svart trähylsa Förebild: Saknas. Harmonierar med dörrtrycke 5539. Varianter: Högersvängt (4539H) och vänstersvängt (4539V) (H visas) Tapplängd: 43 mm Används på utåtgående fönster/fönsterdörrar. Passar alla infällda spanjoletter (även moderna) med fyrkanthål 8 mm. Rekommenderad skruv: TKFS 7 x 1" M/MN Tänkt tidsperiod: Mässing 1880 - 1910, förnicklat 1895 - 1910 Till inåtgående fönster används 4539R Spanjoletthandtag med trähylsa bör ej användas på fönsterdörrs utsida (ej väderbeständigt).

4539010002

Styrbleck 5145

Styrbleck 5145 Material: Obehandlat stål Förebild: Låsbolaget, Eskilstuna D Används till fönsterklinka 5058 på inåtgående fönster

5145010002

T-Krok 5691

T-Krok 5691 Storlek 65, 75, 82, 90 och 100 mm Material: Förnicklat stål Förebild: Låsbolaget N:o 1310 Används till espagnolette 5612 i de fall, då två espagnoletter placeras ovanför varandra (på både över- och underluft). Monteras på tvärposten.

5691000252
